Uzdevums:

5p.

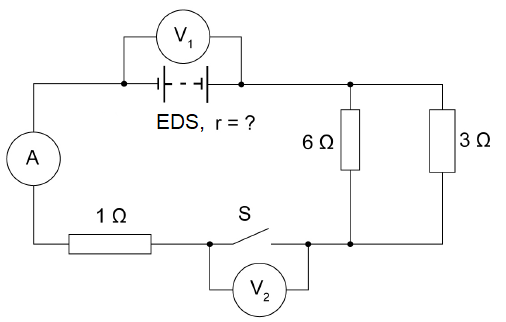

Attēlā redzamajā ķēdē baterijas \(EDS\) ir 9\(V\). Baterijas iekšējā pretestība nav zināma. Voltmetrs V1pieslēgts baterijas izvadiem, bet voltmetrs V2– pie izslēgta slēdža izvadiem. Ampērmetra un savienojošo vadu pretestību neievēro!


  1. Slēdzis ir izslēgts. Cik lielu spriegumu uzrāda voltmetrs V1?


  2. Slēdzis ir izslēgts. Cik lielu spriegumu uzrāda voltmetrs V2?


  3. Kad slēdzi S ieslēdz, voltmetrs V1 uzrāda 6 \(V\) lielu spriegumu. Cik lielu spriegumu uzrāda voltmetrs V2?

  4. Aprēķini ampērmetra rādījumu, ja slēdzis ir ieslēgts!
    Aprēķinus izdarīt ar precizitāti viens cipars aiz komata.

    I=iA

  5. Aprēķini baterijas iekšējo pretestību!
    Aprēķinus izdarīt ar precizitāti viens cipars aiz komata.

    r=iΩ

Atsauce:
https://visc.gov.lv/vispizglitiba/eksameni/dokumenti/uzdevumi/2018/vidussk/12kl_fizika.pdf
