Uzdevums:

1p.
Melnajā kastē apslēpta elektriskā ķēde, kas sastāv no diviem vienādiem rezistoriem un savienojošajiem vadiem. Melnajai kastei ir četri izvadi. Savienojošo vadu pretestību neņem vērā!


Skolēns mērīja pretestību un veica šādus novērojumus:
  1. starp izvadiem X un Y pretestība nav vienāda ar nulli;
  2. pretestība starp izvadiem X un Z ir divas reizes lielāka nekā starp izvadiem X un Y;
  3. starp izvadiem Y un T pretestība ir nulle.

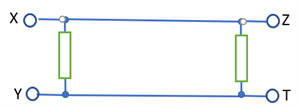

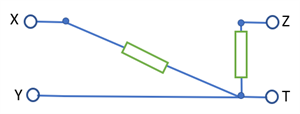

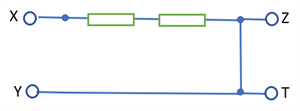

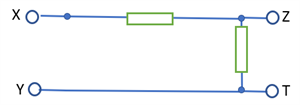

Uzzīmē melnajā kastē iespējamā elektriskā slēguma shēmu!
Atsauce:
https://visc.gov.lv/vispizglitiba/eksameni/dokumenti/uzdevumi/2018/vidussk/12kl_fizika.pdf
