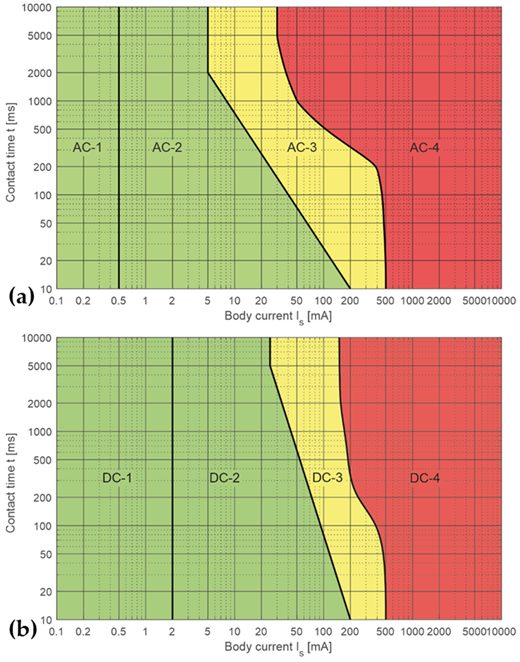

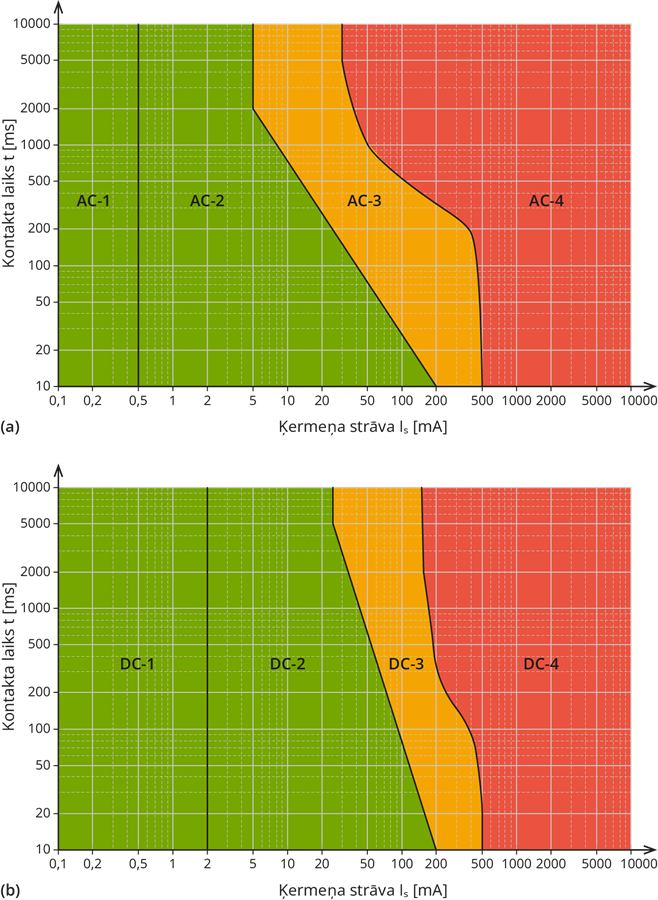

Zīmējums parāda elektriskās strāvas iedarbības zonas uz cilvēka ķermeni maiņstrāvai (AC) un līdzstrāvai (DC) atkarībā no strāvas stipruma un kontakta ilguma.
1. zona (\(AC-1 / DC-1\))
Strāvas iedarbība parasti nav sajūtama vai ir tik vāja, ka nerada fizioloģiskas reakcijas.
2. zona (\(AC-2 / DC-2\))
Strāvas iedarbība ir skaidri sajūtama, taču parasti nerada kaitīgas fizioloģiskas sekas.
3. zona (\(AC-3 / DC-3\))
Strāvas iedarbība izraisa spēcīgas muskuļu kontrakcijas (krampjus), apgrūtinātu elpošanu un nespēju patstāvīgi atlaist strāvas avotu. Parasti neatgriezeniski sirds darbības traucējumi nav sagaidāmi.
4. zona (\(AC-4 / DC-4\))
Strāvas iedarbība var izraisīt smagus veselības traucējumus, tostarp sirds ritma traucējumus, kambaru fibrilāciju, elpošanas apstāšanos, sirdsdarbības apstāšanos un apdegumus. Dzīvības apdraudējums ir ļoti augsts.
Strāvas iedarbība parasti nav sajūtama vai ir tik vāja, ka nerada fizioloģiskas reakcijas.
2. zona (\(AC-2 / DC-2\))
Strāvas iedarbība ir skaidri sajūtama, taču parasti nerada kaitīgas fizioloģiskas sekas.
3. zona (\(AC-3 / DC-3\))
Strāvas iedarbība izraisa spēcīgas muskuļu kontrakcijas (krampjus), apgrūtinātu elpošanu un nespēju patstāvīgi atlaist strāvas avotu. Parasti neatgriezeniski sirds darbības traucējumi nav sagaidāmi.
4. zona (\(AC-4 / DC-4\))
Strāvas iedarbība var izraisīt smagus veselības traucējumus, tostarp sirds ritma traucējumus, kambaru fibrilāciju, elpošanas apstāšanos, sirdsdarbības apstāšanos un apdegumus. Dzīvības apdraudējums ir ļoti augsts.
Atbildi uz jautājumiem!
1. Ko attēlo vertikālā ass grafikā?
2. Kādā mērvienībā grafikā izteikts kontakta laiks?
3. Kura zona raksturo vismazāko risku cilvēka veselībai?
4. Ja strāvas stiprums palielinās, risks
5. Kādēļ diferenciālajiem automātslēdžiem jāatslēdz ķēde ļoti ātri?
6. Kurā AC zonā atrodas cilvēks, ja caur ķermeni plūst 100 mA strāva 1 s?
7. Galvenais secinājums no grafika ir:
