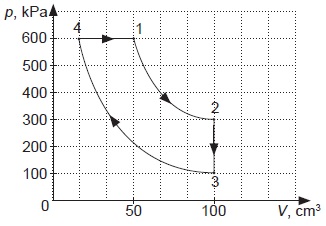

Cikliska siltuma dzinēja modeļa darbības cikls ir attēlots pV koordinātu plaknē. Visa cikla laikā gāzes masa ir nemainīga.
Tabulā doti siltuma dzinēja modeļa darbības cikla posmu procesa nosaukumi.
| Posms | Process |
| 1–2 | izotermisks |
| 2–3 | izohorisks |
| 3–4 | izotermisks |
| 4–1 | izobārisks |
Siltuma dzinēja modeļa darbības cikla sākuma temperatūra punktā \(1\) ir \(=\)1500 .
No dotā grafika aprēķini temperatūru pārējos cikla punktos!
Punktā 2: \(=\)
Punktā 3: \(=\)
Punktā 4: \(=\)

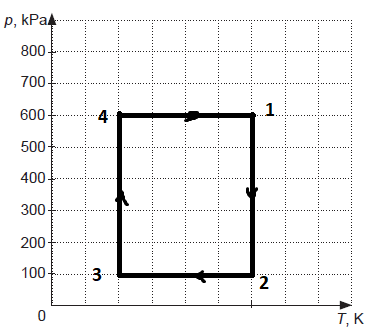

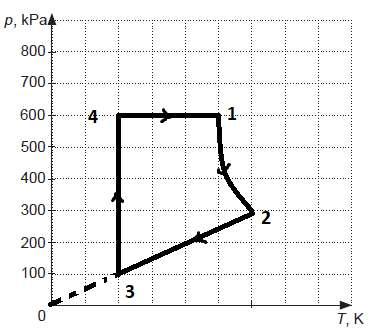

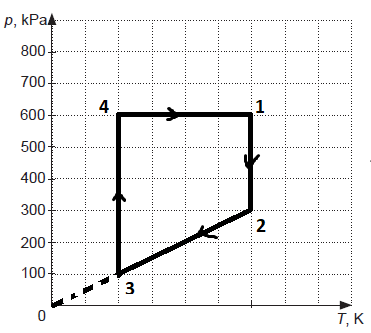

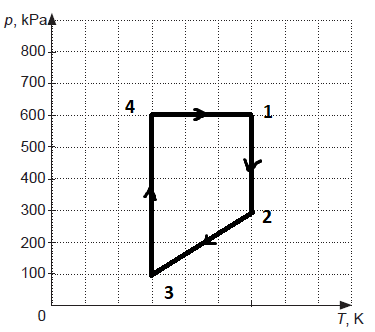

Attēlo dzinēja darbības ciklu pT koordinātās!
Uzdevumi.lv Tev piedāvā izvēlēties atbildi, bet darbā Tev grafiks ir jāzīmē pašam!
Atsauce:
https://www.viaa.gov.lv. Centralizētais eksāmens fizikā (augstākais mācību satura apguves līmenis), 2026
