Teorija

Programma RobotProg

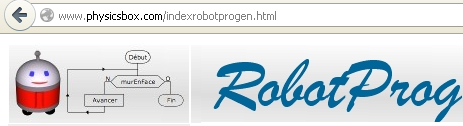

Programma RobotProg ir jāinstalē datorā. Instalācija ir pieejama vietnē http://www.physicsbox.com/indexrobotprogen.html.

Algoritma sastādītāja mērķis ir, izmantojot pieejamos blokus, izveidot blokshēmu. Programma piedāvā vairākus līmeņus ar atšķirīgiem bloku komplektiem. Kad blokshēma izveidota, robotam dod uzdevumu to izpildīt, lai pārliecinātos par sastādītā algoritma pareizību.
Uzsākot darbu, vispirms ar komandu Configuration/Level izvēlas līmeni.
Laukumu, pa kuru pārvietosies robots, var apskatīt un mainīt ar komandu Ground/ Modify.


 Algoritma izveides un izpildes soļi:
- formulē uzdevumu;
- noskaidro, kādus blokus izvēlētajā līmenī var izmantot;
- izveido blokshēmu;
Please install Adobe Flash player to see the video.
- dod komandu robotam izpildīt izveidoto blokshēmu.

Please install Adobe Flash player to see the video.

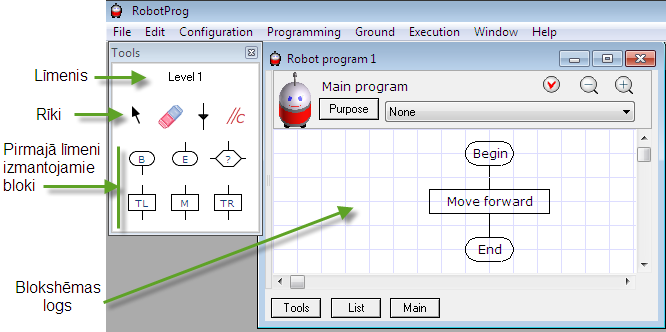

Visos līmeņos izmantojamie rīki un to lietojums:

Apzīmējums
Lietojums

Objekta (bloka, līnijas u.c.) atlase


Objekta dzēšana. Kursora forma mainās uz x. Dzēšanu veic ar klikšķi uz objekta


Līnija bloku savienošanai


Paskaidrojuma (tikai latīņu burti) rāmītis


Pirmajā līmenī izmantojamie bloki un to lietojums:

Apzīmējums
Izskats blokshēma
Nozīme
 Sākums
 Beigas
 Nosacījums
 Pagriezties pa kreisi
Pārvietoties vienu rūtiņu uz priekšu
 Pagriezties pa labi

Pārbaudes blokā ievadāmie nosacījumi:


Pieraksts
Lietojums
Out
WallAhead
WallOnRight
WallOnLeft
And
Or
Izgājis no norobežojošas telpas
Priekšā atrodas siena
Pa labi atrodas siena
Pa kreisi atrodas siena
Apvieno nosacījumus, kuriem visiem ir jāizpildās
Apvieno nosacījumus, no kuriem vismaz vienam ir jāizpildās

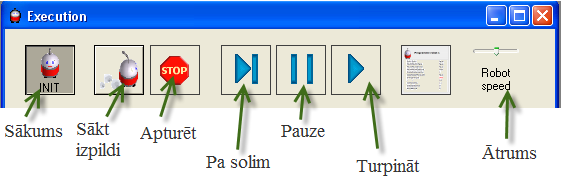

Blokshēmas izpildes logu atver ar komandu Execution/Initialization

Atsauce:
Informātika pamatskolai/Viestura Vēža redakcijā. - Rīga: "Mācību grāmata", 2010. 88. - 90. lpp.
